도면의 척도

도면에 그려진 도형의 크기는 대상물과 같은 크기로 그리거나 확대 또는 축소하여 그릴 수 있으며, 크기를 정할 때에는 그리기 쉽거나 읽기 쉽고 도면의 크기에 어울리게 한다. 척도는 대상물의 크기에 대한 도면에 작성이 된 도형의 크기와의 비율이다.

1. 척도의 종류

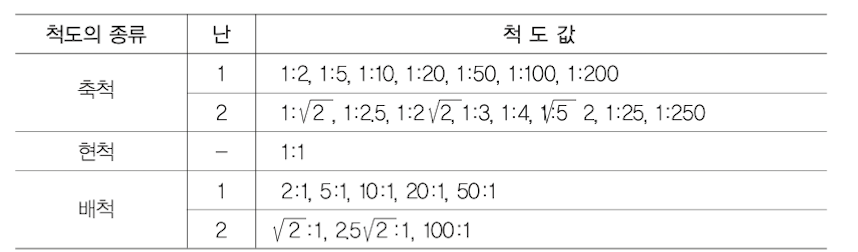

도면은 대상물과 같은 크기의 현척으로 그리는 것이 보편적이나, 축척 또는 배척인 경우에는 표 I-2의 KS에서 정한 척도값을 사용하여 도면 을 작성한다.

2. 척도의 표시 방법

도면 전체의 그림 크기에 대한 척도값은 표제란에 표시한다.

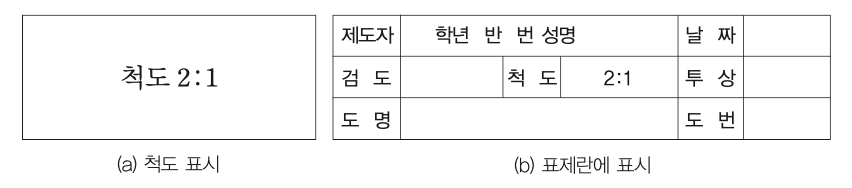

(1) 일부 부품도의 척도를 달리 해야 할 경우

한 도면에서 공통으로 정한 크기의 값과 다르게 척도를 정해야 하는 경 우에는 그림 I-4(a)와 같이 부품 번호 또는 부품란에 표시하고, 그림 I-4(6)와 같이 표제란의 척도란에 기입한다.

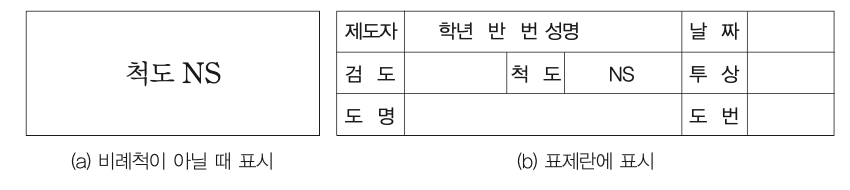

(2) 전체 그림을 정해진 척도로 그리지 못할 경우

전체 그림을 정해진 척도로 그리지 못한 경우에는 I-5(b)와 같이 척도란에 ‘비례척이 아님’ 또는 NS(not to scale)’ 로 표시한다.
