도면의 기본규격

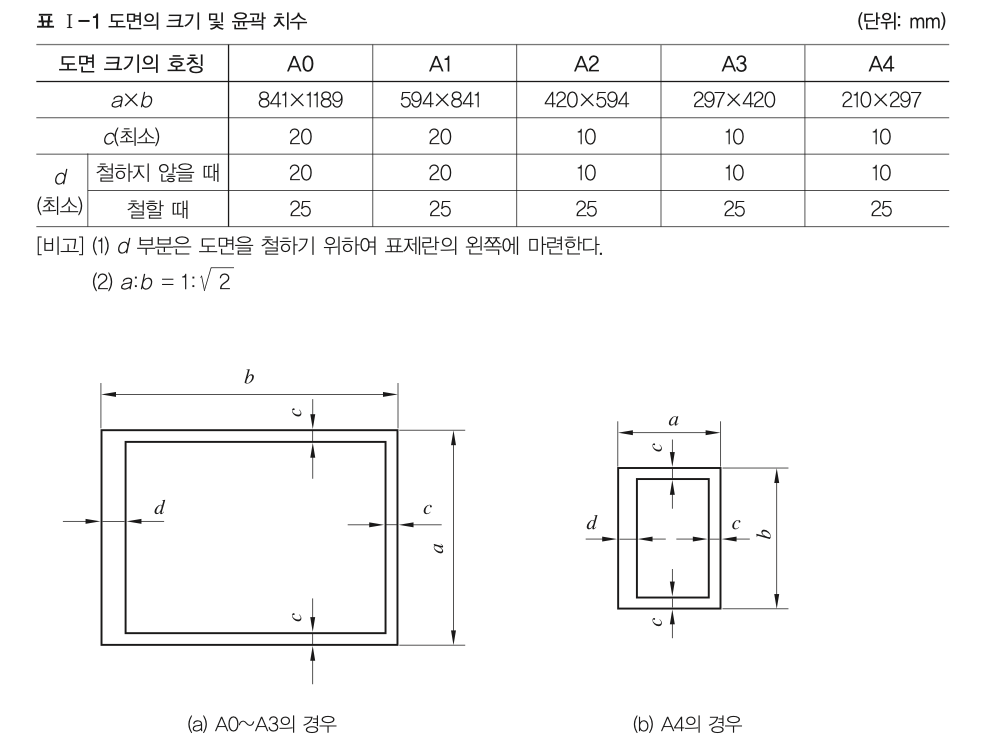

1. 도면의 크기

도면의 크기가 일정하지 않으면 보관과 관리가 불편하기 때문에 도면은 반드시 일 정한 크기로 만들어야 한다.

도면용으로 사용하는 제도용지의 크기는 A열 사이즈(A0~A4)를 사용하고, 신문, 교과서, 미술 용지 등 은 B열 사이즈(B0~B4)를 사용한다.

2. 도면의 양식

도면을 그리기 위해서는 무엇을, 왜, 언제, 누가, 어떻게 그렸는지 등 을 표시하고, 제도용지에 제도를 하기 위해서는 도면 관리에 필요한 것 들을 표시하기 위하여 도면에 양식을 마련해야 한다. 도면에 마련하는 양식에는 반드시 마련하는 양식과 마련하면 바람직한 양식이 있다.

(부품표는 반드시 도면 안에 그려진 모든 부품의 번호와 품명, 재질, 수량, 무게, 공정, 비고 등을 기입하나, 표제란과 같이 형식이 일정하지 않다.)

(1) 윤곽선

윤곽선은 도면으로 사용된 용지의 안쪽에 그려진 내용이 확실히 구분되도록 하고, 종이의 가장자리가 찢어져서 도면의 내용을 훼손하지 않도록 규정하고 있다.

(2) 표제란

표제란은 도면 관리에 필요한 사항과 도면 내용에 관한 중요한 사항을 정리하여 기 입하는데, 도면 번호, 도명, 기업(소속)명, 책임자의 서명, 도면 작성 연월일, 척도 및 투상법을 기입하고, 필요시에는 제도자, 설계자, 검도자, 공사명, 결재란 등을 기입하 는 칸도 만든다.

(3) 중심 마크

완성된 도면을 영구적으로 보관하기 위하여 마이크로필름으로 촬영하거나 복사하 고자 할 때 편의를 위하여 표시하는 선이다. 도면을 정리하여 철하기에 편리하도록 용 지네 변의 중앙에 실선으로 긋는다

2. 도면에 마련하는 것이 바람직한 양식

도면을 읽거나 관리하는 데 편리하도록 표시하는 비교 눈금, 도면의 구역을 표시하 는 구분 기호, 재단 마크를 표시한다.

(1) 비교 눈금

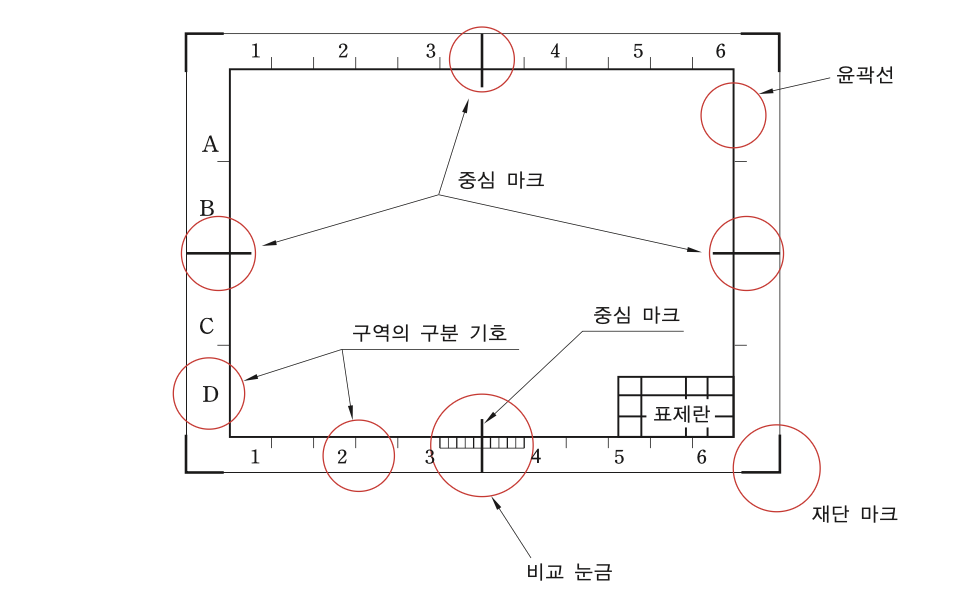

비교 눈금은 도면을 축소 또는 확대 복사했을 경우, 실제 도면과 크기를 비교하기 위하여 도면의 아래쪽에 중심 마크를 중심으 그림 I-2와 같이 마련한다. 비교 눈 금은 0.5mm 굵기의 실선으로 10mm 간격으로 그린다.

(2) 도면의 구역

도면을 읽을 때 윤곽 안에 있는 특정한 부분의 그림 위치를 읽거나 지시해야 할 때 그림 I-2와 같이 도면의 구역을 표시해 주면 편리하다. 25mm부터 75mm의 적절한 간격으로 0.5mm 굵기의 실선을 윤곽선으로부터 바깥쪽으로 5mm를 긋고, 가로변의 경우 왼편으로부터 1, 2, 3, 의 아라비아 숫자로, 세로변의 경우 위로부터 차례로 A, B, C, …의 알파벳의 대문자로 구역 기호를 표시한다.

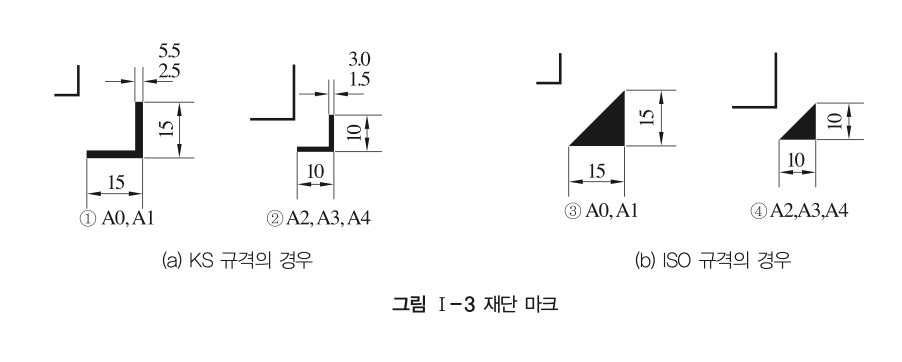

(3) 재단 마크

재단 마크는 인쇄, 복사, 또는 플로터로 출력된 도면을 규격에서 정한 크기로 자르 기에 편리하도록 원도에 그림 I-3과 같이 그린다.

3. 도면 접기

원도는 도면을 접지 않고 펼쳐 있는 상태로 보관하는 것이 보통이며, 말아서 보관 하는 경우에는 그 안지름을 40mm 이상으로 하는 것이 좋다. 복사도는 접어서 보관 할 경우 A4 크기로 표제란이 표면의 아래쪽에 오도록 접어서 철하거나, 표제란이 보이도록 접어서 보관한다
